Çankaya — 14 katlı iş merkezi AG kolon ve pano yenileme
- PROJE KODU
- DE-2024-118
- İL
- ankara
- İŞ TİPİ
- ag-tesisat
- METRAJ
- 420 m
- TESLİM
- 26 gün
İŞİN HİKÂYESİ
Ne istendi, ne bulduk, ne yaptık
Binada sık sık şalter atıyordu ve reaktif ceza faturaya yansıyordu. Yönetim, çalışan ofisleri boşaltmadan yenileme istedi.
Ana kolon 1998 kesitiyle duruyordu; bina o günden beri iki kat klima ve bir veri odası eklemişti. Yük ölçümü, mevcut kesitin tepe saatte sınırda çalıştığını gösterdi. Kompanzasyon panosu ise kondansatörlerin üçte biri şişmiş hâldeydi.
- Yük ölçümü ve talep faktörü analizi
- Ana kolon hattının büyük kesitle yenilenmesi
- Kat panolarının değişimi ve etiketlenmesi
- Kompanzasyon panosu ve reaktif kontrol rölesi
- Topraklama ölçümü ve eşpotansiyel bara
- Hafta sonu vardiyasıyla kesintisiz geçiş
ÖNCESİ / SONRASI
Aynı açı, iki zaman
Kaydırıcıyı sürükleyin. Fotoğraflar aynı noktadan, aynı odak uzaklığıyla çekildi.

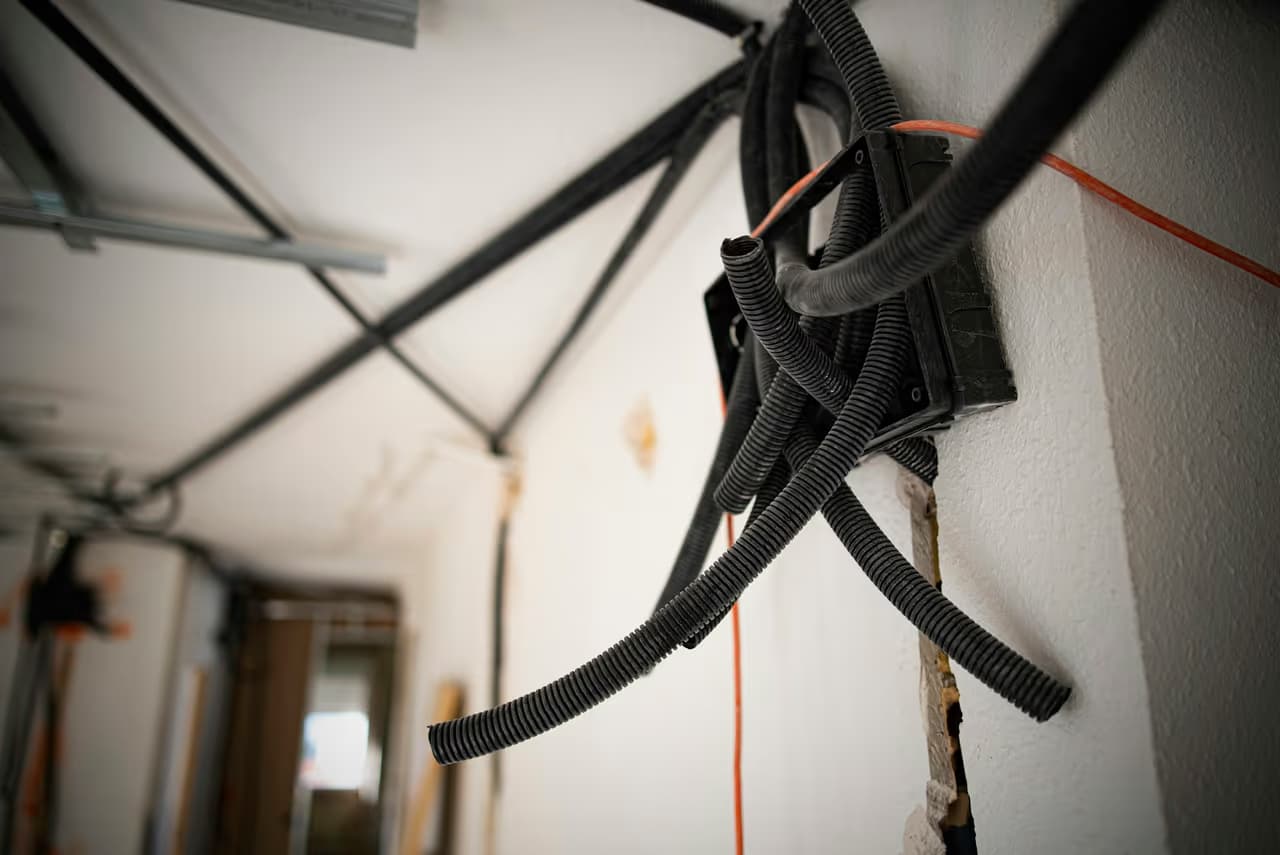

ÖNCESİ ⟶ SONRASI
ŞANTİYE GÜNLÜĞÜ
Aşama aşama
3. GÜN

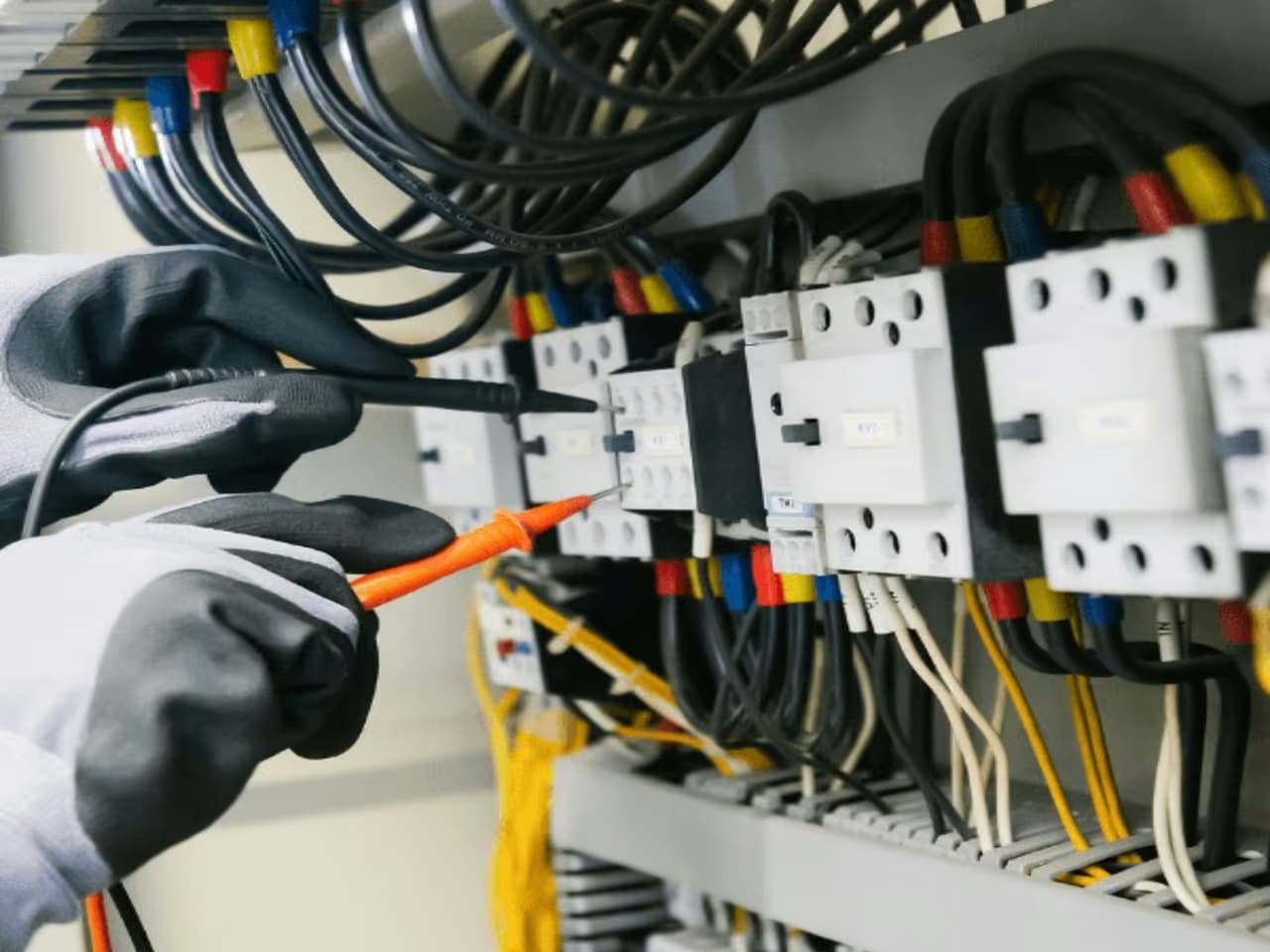

Ölçüm ve proje
12. GÜN
Pano imalatı
19. GÜN

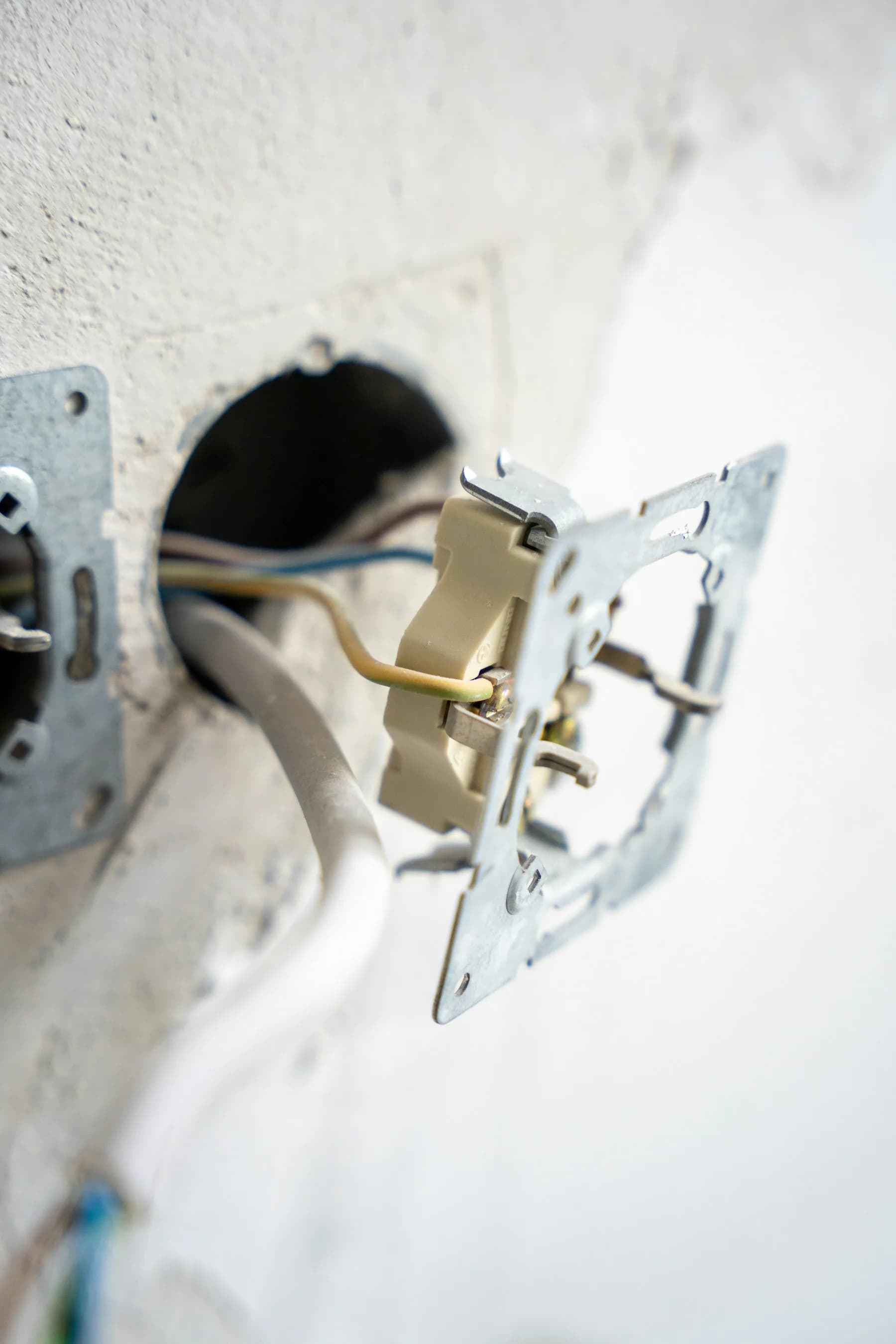

Kolon çekimi
24. GÜN
Devreye alma
26. GÜN
Ölçüm raporu
GALERİ
Teslim sonrası
Çankaya — 14 katlı iş merkezi AG kolon ve pano yenileme
KULLANILAN MALZEMELER
Ne kullandık
kabloXLPE OG kablo 3x(1x240/25 mm²)Türk Prysmian / Hespremium
kabloXLPE OG kablo 3x(1x150/25 mm²)Türk Prysmian / Hesorta
kabloNYY AG kablo 4x95 + 50 mm²Öznur / Hesorta
kabloNHXMH halojensiz kabloÖznurpremium
panoKompakt tip şalter 250 ASchneider / ABBpremium
